Cấu tạo và nguyên lý hoạt động máy cắt sắt thủy lực cầm tay
Máy cắt sắt thủy lực cầm tay là thiết bị hỗ trợ cắt sắt thép hiệu quả, được sử dụng phổ biến tại công trình xây dựng, xưởng cơ khí và các hạng mục thi công. Nhờ lực cắt mạnh, thao tác nhanh và hạn chế tia lửa trong quá trình làm việc, máy giúp nâng cao năng suất và thuận tiện hơn khi thi công. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động của máy cắt sắt thủy lực cầm tay cùng những nguyên tắc an toàn khi sử dụng.
- Độ an toàn tuyệt đối: Không phát sinh tia lửa bắn phá gây nguy cơ hỏa hoạn, không tạo văng bắn phôi sắt thừa như máy cắt lưỡi đá.
- Tốc độ cắt nhanh: Thời gian hoàn thành một nhát cắt chỉ mất từ 2 - 5 giây, tăng năng suất gấp 3 - 5 lần so với thủ công.
- Tiết kiệm sức lao động: Thao tác kích hoạt bằng nút bấm đơn giản, giảm thiểu đáng kể mệt mỏi cho công nhân vận hành liên tục.
- Động cơ dùng Pin: Thường sử dụng điện áp 18V - 36V, tối ưu cho các công trình thi công chưa có nguồn điện lưới hoặc công trình đu dây trên cao.
- Khoang chứa dầu thủy lực: Chứa loại dầu thủy lực chuyên dụng (thường là dầu VG32 hoặc VG46) có độ nhớt ổn định, khả năng chống truyền nhiệt và chống bọt khí tốt.
- Bơm thủy lực kiểu Piston: Được dẫn động bởi trục khuỷu động cơ, thực hiện chu trình hút và nén dầu liên tục để tạo áp suất làm việc.
- Hệ thống van điều khiển: Gồm van một chiều (ngăn dầu chảy ngược trong quá trình nén) và van xả áp ( xả dầu về khoang chứa khi kết thúc chu trình cắt hoặc khi quá tải).
- Xilanh và piston thủy lực: Được làm từ thép hợp kim gia công chính xác cao, nhận áp lực từ dầu để đẩy lưỡi cắt di động.
- Khung đầu cắt: Thiết kế dạng chữ C bằng thép đúc nguyên khối, chịu lực xé cực lớn trong quá trình nén cắt.
- Công tắc nguồn & Van xả tay: Công tắc tích hợp ngay tay cầm dạng tay súng. Trường hợp máy bị kẹt sắt hoặc mất điện giữa chừng, máy được trang bị đốc van xả phụ giúp rút piston về vị trí ban đầu bằng tay nhanh chóng.
Piston sau đó truyền lực đến bộ phận dao cắt, tạo ra lực đủ mạnh để xử lý các loại sắt thép theo khả năng của từng model máy.
Tùy công suất và thiết kế, máy có thể sử dụng để cắt các loại thép thanh, thép tròn hoặc vật liệu có đường kính nằm trong phạm vi cho phép của thiết bị.
Chu kỳ này được lặp lại cho những lần cắt tiếp theo, giúp người dùng thao tác nhanh hơn và giảm đáng kể sức lực so với phương pháp cắt thủ công.
- Bước 2 (Đặt thiết bị): Đặt thanh sắt vuông góc 90 độ so với lưỡi cắt. Tránh đặt chéo hoặc đặt nghiêng vì có thể làm mẻ lưỡi dao hoặc kẹt xilanh.
- Bước 3 (Thao tác): Nhấn giữ công tắc cho đến khi thanh sắt bị đứt hoàn toàn. Không thả công tắc mid-way nếu chưa cắt xong.
- Bước 4 (Nghỉ ngơi): Cho máy nghỉ 3 - 5 phút sau mỗi 25 - 30 phút làm việc liên tục để hạ nhiệt động cơ và dầu thủy lực.
- Thay dầu thủy lực định kỳ: Định kỳ thay mới dầu thủy lực sau mỗi 300 - 500 giờ làm việc hoặc khi thấy dầu chuyển sang màu nâu đen, có độ đục cao.
- Xả bọt khí: Nếu thấy máy chạy nhưng lực cắt yếu, piston di chuyển chậm, có thể bọt khí đã lọt vào khoang dầu. Cần mở nút châm dầu, nghiêng nhẹ máy và kích hoạt nhẹ công tắc để đẩy hết bọt khí ra ngoài.
1. Tổng quan về máy cắt sắt thủy lực cầm tay
1.1. Máy cắt sắt thủy lực cầm tay là gì?
Máy cắt sắt thủy lực cầm tay là dụng cụ cơ khí chuyên dụng tích hợp hệ thống ép thủy lực thu nhỏ, sử dụng áp suất chất lỏng (dầu thủy lực) để truyền lực ép cực đại lên lưỡi cắt. Khác với các dòng máy cắt đá hay máy cắt góc cơ học thông thường, máy cắt thủy lực hoạt động dựa trên phương pháp cắt đứt tĩnh, kẹp chặt và cắt dứt điểm các thanh thép cốt bê tông (D10 - D32mm) mà không gây biến dạng đầu cắt hoặc sinh ra nhiệt độ quá cao.1.2. Ưu điểm vượt trội so với máy cắt cơ truyền thống
- Tính di động cao: Thiết kế gọn nhẹ (thường từ 8 - 25kg), dễ dàng di chuyển trên các tầng cao, trong không gian hẹp hoặc công trình thi công ngoài hiện trường.- Độ an toàn tuyệt đối: Không phát sinh tia lửa bắn phá gây nguy cơ hỏa hoạn, không tạo văng bắn phôi sắt thừa như máy cắt lưỡi đá.
- Tốc độ cắt nhanh: Thời gian hoàn thành một nhát cắt chỉ mất từ 2 - 5 giây, tăng năng suất gấp 3 - 5 lần so với thủ công.
- Tiết kiệm sức lao động: Thao tác kích hoạt bằng nút bấm đơn giản, giảm thiểu đáng kể mệt mỏi cho công nhân vận hành liên tục.

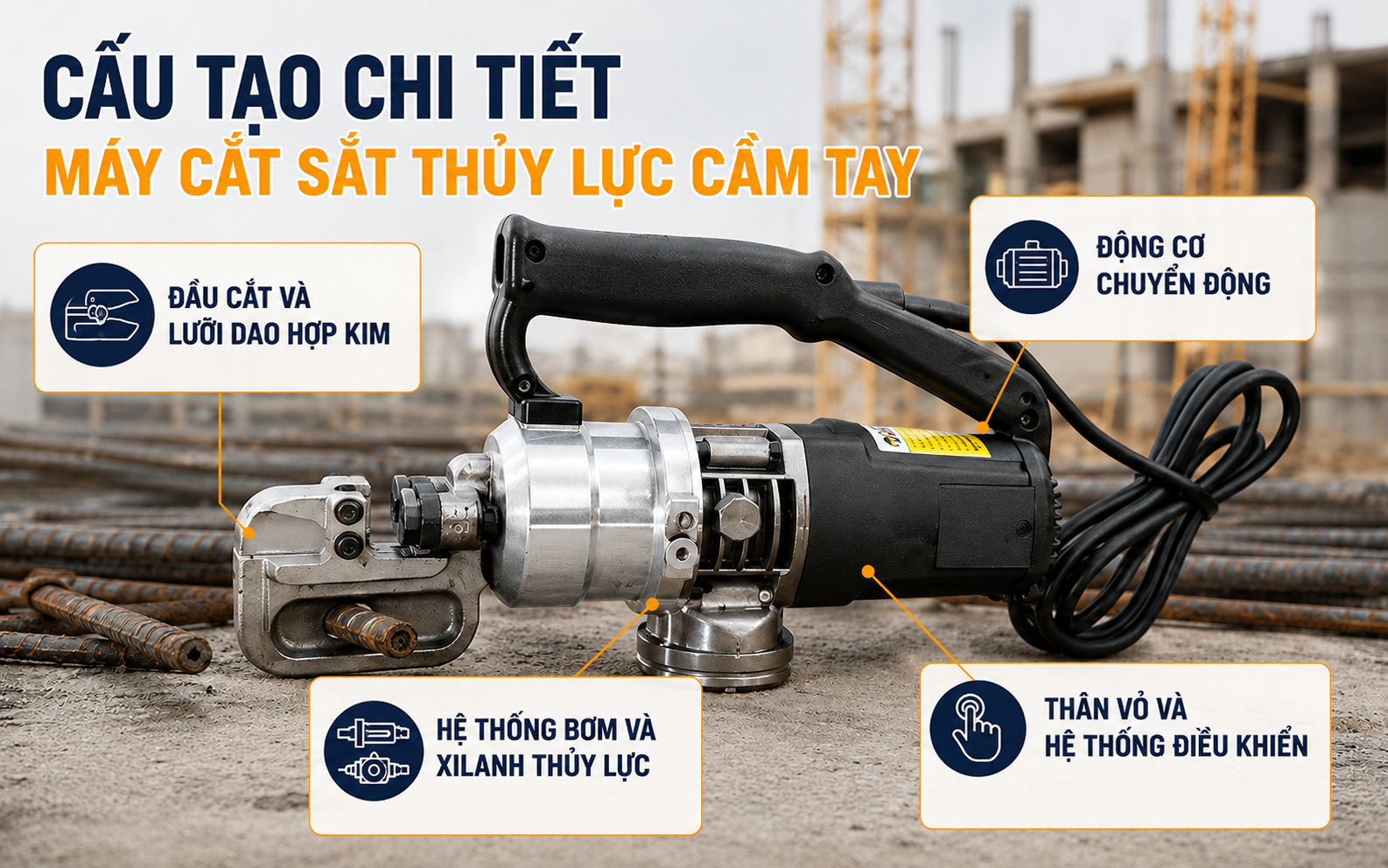

2. Cấu tạo chi tiết của máy cắt sắt thủy lực cầm tay
Để đảm bảo khả năng chịu tải trọng lực lên tới hàng chục tấn, các bộ phận của máy cắt sắt thủy lực cầm tay đều được chế tạo từ các vật liệu chịu lực, chịu va đập cao.2.1. Động cơ chuyển động
- Động cơ điện: Sử dụng nguồn điện 220V/50Hz, công suất dao động từ 850W - 1600W. Động cơ chổi than hoặc chổi than cải tiến cung cấp mô-men xoắn cao để dẫn động trục bơm.- Động cơ dùng Pin: Thường sử dụng điện áp 18V - 36V, tối ưu cho các công trình thi công chưa có nguồn điện lưới hoặc công trình đu dây trên cao.
2.2. Hệ thống bơm và xilanh thủy lực
Đây được coi là "trái tim" của thiết bị, quyết định trực tiếp tới lực ép của máy:- Khoang chứa dầu thủy lực: Chứa loại dầu thủy lực chuyên dụng (thường là dầu VG32 hoặc VG46) có độ nhớt ổn định, khả năng chống truyền nhiệt và chống bọt khí tốt.
- Bơm thủy lực kiểu Piston: Được dẫn động bởi trục khuỷu động cơ, thực hiện chu trình hút và nén dầu liên tục để tạo áp suất làm việc.
- Hệ thống van điều khiển: Gồm van một chiều (ngăn dầu chảy ngược trong quá trình nén) và van xả áp ( xả dầu về khoang chứa khi kết thúc chu trình cắt hoặc khi quá tải).
- Xilanh và piston thủy lực: Được làm từ thép hợp kim gia công chính xác cao, nhận áp lực từ dầu để đẩy lưỡi cắt di động.
2.3. Đầu cắt và lưỡi dao hợp kim
- Lưỡi dao (cắt tĩnh và cắt động): Bộ gồm 2 lưỡi dao hình chữ nhật hoặc hình vuông có 4 mặt cắt. Chất liệu gia công là thép hợp kim đặc biệt (như Cr12MoV hoặc thép gió gia công nhiệt luyện chân không), đạt độ cứng cao (HRC 58 - 62), chống mài mòn và không bị sứt mẻ khi cắt thép cường độ cao (độ bền kéo cao).- Khung đầu cắt: Thiết kế dạng chữ C bằng thép đúc nguyên khối, chịu lực xé cực lớn trong quá trình nén cắt.
2.4. Thân vỏ và hệ thống điều khiển
- Thân máy & vỏ bọc: Kết hợp giữa hợp kim nhôm đúc (phần buồng bơm thủy lực) và nhựa polyamide gia cường sợi thủy tinh (phần vỏ động cơ), vừa giảm trọng lượng vừa cách điện an toàn.- Công tắc nguồn & Van xả tay: Công tắc tích hợp ngay tay cầm dạng tay súng. Trường hợp máy bị kẹt sắt hoặc mất điện giữa chừng, máy được trang bị đốc van xả phụ giúp rút piston về vị trí ban đầu bằng tay nhanh chóng.
3. Nguyên lý hoạt động máy cắt sắt thủy lực cầm tay

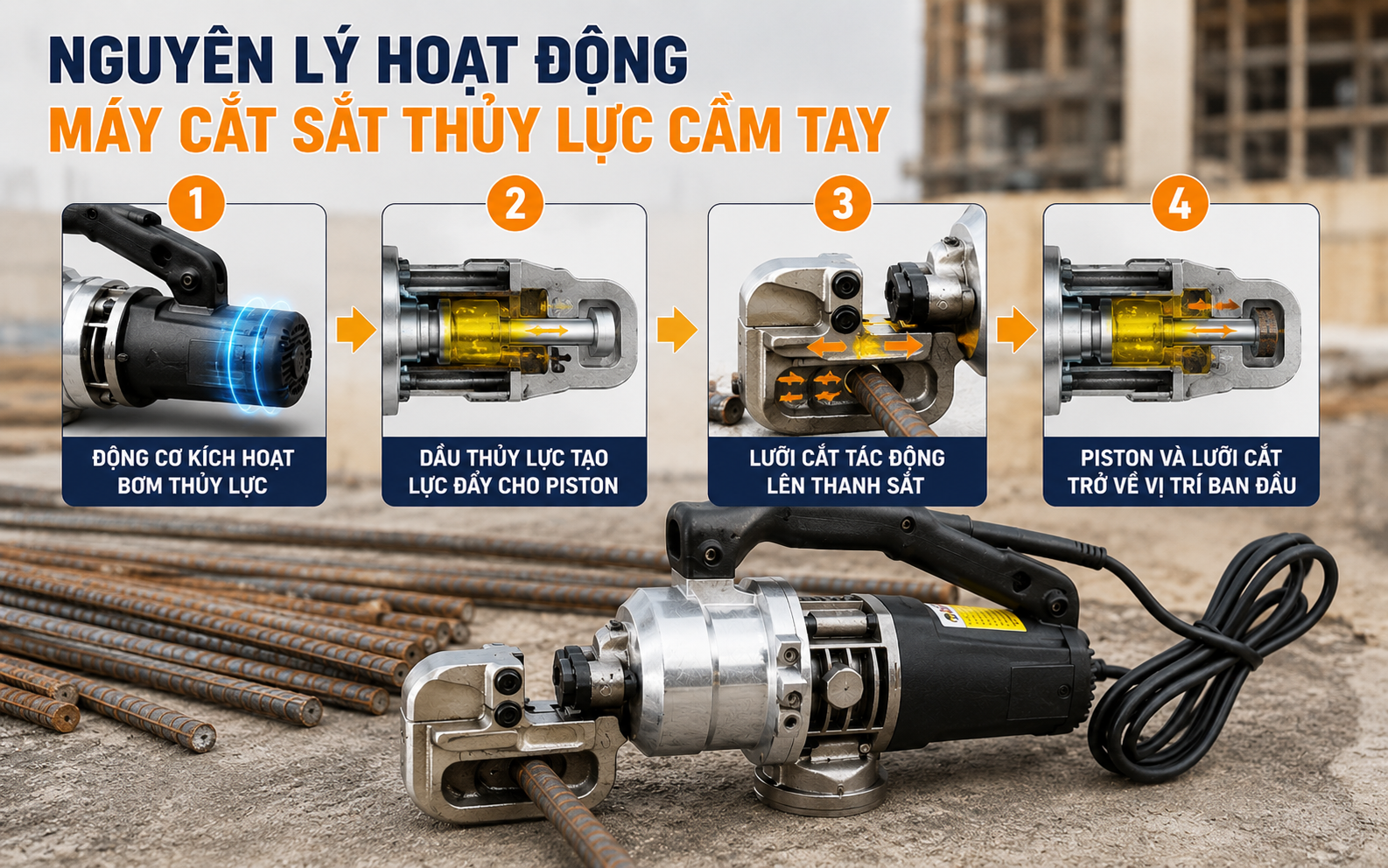

Là dòng máy cắt sắt hoạt động dựa trên nguyên lý truyền áp suất của chất lỏng. Khi động cơ vận hành, bơm thủy lực tạo áp suất và đưa dầu vào xi lanh. Áp suất này tác động lên piston, biến thành lực đẩy lớn để lưỡi cắt tác động lên thanh sắt. Quá trình làm việc của máy có thể hiểu đơn giản qua các bước sau:Giai đoạn 1: Động cơ kích hoạt bơm thủy lực
Khi bật máy, động cơ điện bắt đầu hoạt động và truyền chuyển động đến bơm thủy lực. Bơm hút dầu từ bình chứa rồi đưa dầu vào hệ thống với áp suất cao.Giai đoạn 2: Dầu thủy lực tạo lực đẩy cho piston
Dầu được dẫn vào xi lanh và tác động lên piston. Nhờ đặc điểm của hệ thống thủy lực, lực đầu vào được khuếch đại thành lực đẩy lớn tại piston có diện tích làm việc lớn hơn.Piston sau đó truyền lực đến bộ phận dao cắt, tạo ra lực đủ mạnh để xử lý các loại sắt thép theo khả năng của từng model máy.
Giai đoạn 3: Lưỡi cắt tác động lên thanh sắt
Thanh sắt được đặt đúng vị trí giữa hai lưỡi cắt. Khi piston tiến về phía trước, lưỡi cắt di động ép và cắt vào thanh sắt. Lực cắt tập trung tại khu vực tiếp xúc khiến vật liệu biến dạng và đứt rời.Tùy công suất và thiết kế, máy có thể sử dụng để cắt các loại thép thanh, thép tròn hoặc vật liệu có đường kính nằm trong phạm vi cho phép của thiết bị.
Giai đoạn 4: Piston và lưỡi cắt trở về vị trí ban đầu
Sau khi hoàn tất đường cắt, hệ thống thủy lực chuyển sang trạng thái hồi. Dầu được điều tiết trở lại khoang chứa, đồng thời piston và lưỡi cắt trở về vị trí ban đầu thông qua cơ cấu hồi của máy.Chu kỳ này được lặp lại cho những lần cắt tiếp theo, giúp người dùng thao tác nhanh hơn và giảm đáng kể sức lực so với phương pháp cắt thủ công.
4. Vận hành an toàn và bảo dưỡng máy cắt thủy lực
4.1. Quy trình vận hành chuẩn kỹ thuật
- Bước 1 (Kiểm tra): Kiểm tra nguồn điện, lượng dầu thủy lực qua mắt thăm dầu (nếu có), đảm bảo các bu-lông cố định lưỡi cắt đã được siết chặt.- Bước 2 (Đặt thiết bị): Đặt thanh sắt vuông góc 90 độ so với lưỡi cắt. Tránh đặt chéo hoặc đặt nghiêng vì có thể làm mẻ lưỡi dao hoặc kẹt xilanh.
- Bước 3 (Thao tác): Nhấn giữ công tắc cho đến khi thanh sắt bị đứt hoàn toàn. Không thả công tắc mid-way nếu chưa cắt xong.
- Bước 4 (Nghỉ ngơi): Cho máy nghỉ 3 - 5 phút sau mỗi 25 - 30 phút làm việc liên tục để hạ nhiệt động cơ và dầu thủy lực.
4.2. Bảo dưỡng nâng cao tuổi thọ thiết bị
- Xoay mặt lưỡi dao: Lưỡi cắt thủy lực có 4 cạnh cắt. Khi một cạnh bị mòn, hãy dùng khóa Allen tháo bu-lông và xoay sang cạnh mới để tiết kiệm chi phí thay thế.- Thay dầu thủy lực định kỳ: Định kỳ thay mới dầu thủy lực sau mỗi 300 - 500 giờ làm việc hoặc khi thấy dầu chuyển sang màu nâu đen, có độ đục cao.
- Xả bọt khí: Nếu thấy máy chạy nhưng lực cắt yếu, piston di chuyển chậm, có thể bọt khí đã lọt vào khoang dầu. Cần mở nút châm dầu, nghiêng nhẹ máy và kích hoạt nhẹ công tắc để đẩy hết bọt khí ra ngoài.
Máy cắt sắt thủy lực cầm tay hoạt động dựa trên hệ thống tạo áp suất dầu để truyền lực đến piston và lưỡi cắt, từ đó tạo ra lực đủ lớn để cắt nhanh các thanh sắt, thép. Việc nắm rõ cấu tạo và nguyên lý hoạt động không chỉ giúp người dùng vận hành máy đúng kỹ thuật mà còn thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng và xử lý sự cố. Khi lựa chọn thiết bị, nên ưu tiên máy có công suất, đường kính cắt và lực cắt phù hợp với loại sắt thép cần gia công để đảm bảo hiệu quả và độ bền.>>Xem thêm: Mua Máy Cắt Sắt Thủy Lực Cần Phải Biết 6 Điều Này
